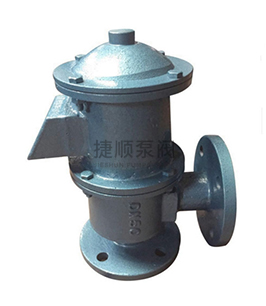

帶吸入接管（阻火）呼吸閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上不可缺少的主要設備，能起到防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。帶吸入接管（阻火）呼吸閥是維護儲罐氣壓平衡，減少介質揮發的節能產品。帶吸入接管（阻火）呼吸閥是安裝在固定頂罐上的通風及阻火裝置，能起到減少油品蒸發損耗，控制儲罐壓力平衡和控制火焰的作用。它能對儲罐內外壓力進行自動調節等特點。呼吸閥內設有靜電保護裝置，使得該閥時刻與罐體保持同等電位。呼吸閥的品種很多，各有其不同的性能和特性，在選擇時就要按照其特性所滿足的條件，是否能達到好的運行效果。帶吸入接管（阻火）呼吸閥在系統中起保護作用。
在實際應用時，應根據實際需要選擇其特性類型，并根據大排氣量選擇其通徑為好方案。帶吸入接管（阻火）呼吸閥是新型改進型呼吸閥，集合呼吸閥與儲罐阻火器的雙重作用。根據國家標準《石油化工企業設計防火規范》之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。帶吸入接管（阻火）呼吸閥就是其中一個受市場歡迎的產品。
帶吸入接管（阻火）呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，結構緊湊，阻火性能強、通氣量大、泄漏量小、耐腐蝕、耐低溫、防霜凍、易檢修，方便等特點；閥盤采用四氟材料，耐低溫，防凍性能好；阻火盤采用不銹鋼材質，阻火性能優良。

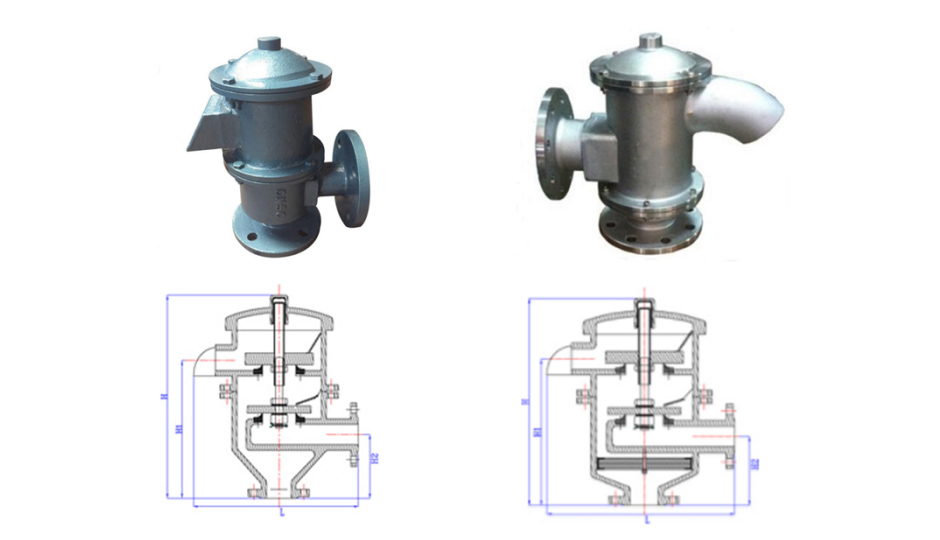

產品結構圖
| 型號 | HX3 / HXF3型 | 規格 | DN25-DN350 PN0.6-PN2.5 |
| 殼體材質 | AL CS 304 316 316L | 導桿材質 | AL 304 316 316L |
| 螺帽螺栓 | CS 304 316 316L | 密封墊片 | 石墨墊片金屬墊片聚四氟乙烯 |
| 正壓閥盤材質 | CS 304 316 316L/F4 | 負壓閥盤材質 | 聚四氟乙烯 F4 |
| 正壓閥盤壓力 | +36 mmH2O ~ +1000mmH2O | 負壓閥盤壓力 | -25 mmH2O ~ -65mmH2O |
| 壓力等級 | 1級 B級 C級 D級 | 環境溫度 | CS:-30℃~+350℃ SS:-80℃~+350℃ |
| 連接方式 | 法蘭連接螺紋連接 | 法蘭標準 | JB GB HG ANSI SH JIS |
| 設計制造檢測標準 | SY/T0511-1996 GB5908-86 | 外表處理 | CS: paint SS:NO Paint |
| 口徑DN | 英寸 | 寬度L/mm | 高度H/mm |
| 25 | 1" | 160 | 500 |
| 50 | 2" | 320 | 650 |
| 80 | 3" | 450 | 750 |
| 100 | 4" | 450 | 950 |
| 150 | 6" | 620 | 1100 |
| 200 | 8" | 750 | 1200 |
| 250 | 10" | 850 | 1500 |
| 300 | 12" | 1100 | 1750 |
