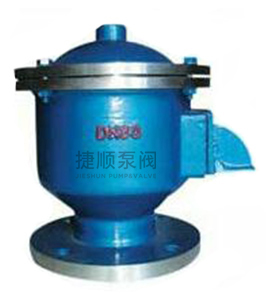

HX6、HXF6（阻火）單吸閥產品概述：
單吸閥是固定在儲罐頂上的通風裝置，工作原理是用彈簧限位閥板，由正負壓力決定或呼或吸。呼吸閥應該具有泄放正壓和負壓兩方面功能，具體：當容器承受正壓時，呼吸閥打開呼出氣體泄放正壓；當容器承受負壓時，阻火呼吸閥打開吸入氣體泄放負壓。由此保證壓力在范圍內，保證容器。一種是達到壓力時，進行呼或吸。另一種是設計成純粹只呼不吸?？梢岳斫鉃橛脙蓚€適當壓力的單向閥代替。 不僅能維持儲罐氣壓平衡，確保儲罐在超壓或真空時破壞，且能減少罐內介質和損耗。是儲罐不可缺少的設施。
HX6、HXF6（阻火）單吸閥主要技術參數：
殼體材質：碳鋼、鋁合金、不銹鋼（SUS304、SUS304L、SUS316、SUS316L）、襯氟、塑料。
內部芯件：閥盤、閥座、閥桿、閥套。
內部芯件材質：不銹鋼或聚四氟乙烯。
密封圈材質：聚四氟乙烯。
環境溫度：-40~+600C。

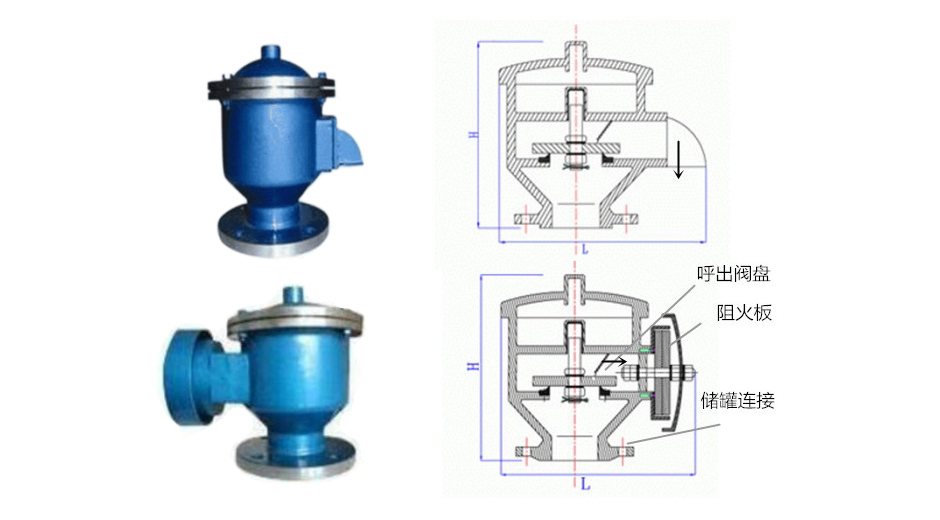

產品結構圖
操作壓力：
| A型： | -295Pa（-30mmH20） | +355Pa（+36mmH20） |
| B型： | -295Pa（-30mmH20） | +980Pa（+100mm H20） |
| C型： | -295Pa（-30mmH20） | +1750Pa（+180mm H20） |
| D型： | -295Pa（-30mmH20） | +9800Pa（+1000mm H20）（ 壓力，用戶指定） |
| 防爆級別： | BS 5501：IIA、IIB、IIC。 | |
| 法蘭標準： | GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級） | |
| 制造、檢測標準： | 按（石油儲罐呼吸閥）（石油儲罐阻火器阻火性能和試驗方法）等標準進行制造和驗收；或用戶指定標準。 | |
產品代號：
| 代號 | 類型 | 代號 | 類型 |
| HX1 | 呼吸閥 | HXF1 | 阻火呼吸閥 |
| HX2 | 帶雙接管呼吸閥 | HXF2 | 帶雙接管阻呼吸閥 |
| HX3 | 帶呼入接管呼吸閥 | HXF3 | 帶 吸入接管阻呼吸閥 |
| HX4 | 帶呼出接管呼吸閥 | HXF4 | 帶吸出接管阻呼吸閥 |
| HX5 | 單呼閥 | HXF5 | 阻火單呼閥 |
| HX6 | 單吸閥 | HXF6 | 阻火單吸閥 |
| HX7 | 帶接管呼出閥 | HXF7 | 帶接管阻火呼出閥 |
| HX8 | 帶接管吸入閥 | HXF8 | 帶接管阻火吸入閥 |
單吸閥零部件材料：
| 閥體材料 | 碳鋼WCB、不銹鋼304、316、鋁合金 |
| 正壓閥盤材料 | 不銹鋼304、316、鋁合金 |
| 負壓閥盤材料 | 不銹鋼304、316、四氟PTFE |
| 環境溫度 ℃ | -30~60 |
單吸閥結構尺寸：
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| H | 250 | 400 | 400 | 470 | 550 | 620 | 700 |
| H1 | 110 | 160 | 160 | 200 | 250 | 290 | 320 |
| L | 300 | 420 | 420 | 520 | 650 | 760 | 880 |
| L1 | 165 | 250 | 250 | 320 | 400 | 480 | 550 |
