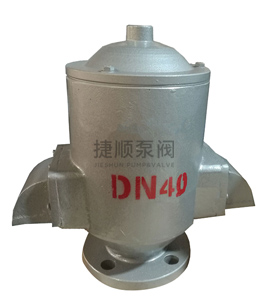

HXF-1型雙向阻火呼吸閥產品概述：
雙向（阻火）呼吸閥是在普通全天候呼吸閥基礎上的改進的更新?lián)Q代產品，具有阻火器與呼吸閥的雙重功能，采用雙向結構，具有通風量大，泄漏量小，耐腐蝕等特點安裝在儲罐頂部，雙向阻火呼吸閥是解決罐內正壓、負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。呼吸閥用于油及液體罐上，來排除罐內的正壓和負壓氣體，使罐內液體進出方便。如罐體上不裝呼吸閥罐內的液體進出有障礙，很可能出現罐體變型和振動，呼吸閥設計合理，結構簡單，使用方便;是儲罐上的理想設備。
一、雙向阻火呼吸閥工作原理：
該閥充分利用油罐本身的承壓能力來減少油蒸氣排放，其原理是利用閥盤的重量來控制油罐的呼氣正壓和吸氣負壓。當罐內氣體的壓力在機械呼吸閥 的控制壓力范圍之內時，呼吸閥不動作，保持油罐的密閉性；當罐內氣體空間的壓力升高，達到呼吸閥的控制正壓時，壓力閥被頂開，氣體從罐內逸出，使罐內壓力 不在繼續增高；當罐內氣體空間的壓力下降，達到呼吸閥的控制負壓時，罐外的大氣將頂開真空閥而進入罐內，使罐內的壓力不在繼續下降。
產品結構圖
二、雙向阻火呼吸閥零件材料：
| 體材料 | WCB、304、316、鋁合金 |
| 正壓閥盤材料 | 304、316、鋁合金 |
| 負壓閥盤材料 | 304、316、四氟PTFE |
| 環境溫度℃ | -30~60 |
三、雙向阻火呼吸閥操作壓力：
| 級 | 操作壓力 |
| A-級 | +355Pa (36毫米水柱) -295Pa (30毫米水柱) |
| B級 | +980Pa (100毫米水柱) -295Pa (30毫米水柱) |
| C級 | +1765Pa(180毫米水柱) -295Pa (30毫米水柱) |
四、雙向阻火呼吸閥技術參數：
| 型號DN | D1(mm) | D2(mm) | L(mm) | H(mm) |
| HXF1-50 | 110 | 140 | 159 | 231 |
| HXF1-80 | 150 | 185 | 239 | 282 |
| HXF1-100 | 170 | 205 | 288 | 328 |
| HXF1-150 | 325 | 260 | 434 | 456 |
| HXF1-20 | 280 | 315 | 565 | 517 |
| HXF1-250 | 335 | 370 | 696 | 579 |
| HXF1-300 | 395 | 435 | 856 | 648 |
