帶有管道輸送功能的先導式泄放閥用在液體儲罐上及其它容器或系統中以防止由于內部壓力或真空過大對這些容器或系統造成破壞。與標準泄壓閥相比，先導式泄壓閥有兩個主要優點：1、它對設定的壓力具有氣密性 2、當小于設定壓力的10％時，它就自動打開。這些特性使得它的工作壓力非常接近儲存罐允許的大工作壓力。高工作壓力減少了蒸發和排氣量，呼吸閥與阻火器為一體，具有新穎的結構。從而降低產品的損失和處理排放的成本。它是石化儲罐的新型通風設備。
一、XDS-9805型先導式（阻火）單呼閥工作原理：
先導閥的功能是控制主動閥的壓力或主動閥的上圓頂帽。當存儲罐的壓力達到調定壓力時，作用于控制閥感應隔板的向上的力就會克服向下的彈力。這個滑動會導致圓頂帽上部的壓力降低。作用于主閥座的壓力就會開啟閥盤緩解過壓狀態。只要存儲罐的壓力高于控制閥的調定壓力，主閥就會保持開啟進行出氣狀態。當存儲罐的壓力降到控制閥的復位壓力時，支撐板聯合裝置就會緊貼著底座，控制閥就會關閉。不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保礙.。
二、XDS-9805型先導式（阻火）單呼閥標準性能：
設計檢驗標準API2000,高性能密封，減少儲罐內介質的泄漏；在超壓10%時可以達到全排量，保證泄放能力；復合材料用于閥盤和閥芯的制造，具有更高的腐蝕性，抗液體粘性、抗溫度（-45~260℃）以及因閥盤凍結而造成的粘結；閥芯和閥座可現場更換，無須使用特定工具，方便，簡單；先導式呼吸閥能滿足環境規定的閥盤緊密性要求：即使操作壓力接近設定壓力時，比如使用覆蓋時，也適用。

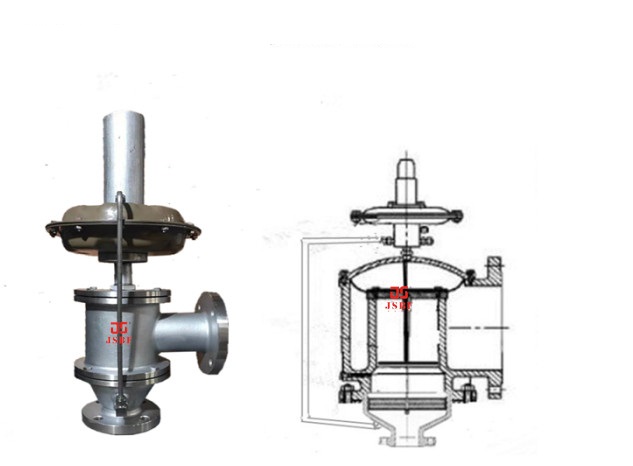

結構圖;
XDS-9805型先導式（阻火）單呼閥技術參數：
| 型號 | 9805 | 規格 | DN50-DN350 PN0.6-PN2.5 |
| 殼體材質 | AL CS 304 316 316L | 導桿材質 | AL 304 316 316L |
| 螺帽螺栓 | CS 304 316 316L | 密封墊片 | 石墨墊片金屬墊片聚四氟乙烯 |
| 正壓閥盤材質 | CS 304 316 316L/F4 | 負壓閥盤材質 | 聚四氟乙烯 F4 |
| 正壓閥盤壓力 | +36 mmH2O ~ +1000mmH2O | 負壓閥盤壓力 | -25 mmH2O ~ -65mmH2O |
| 壓力等級 | 1級 B級 C級 D級 | 環境溫度 | CS:-30℃~+350℃ SS:-80℃~+350℃ |
| 連接方式 | 法蘭連接螺紋連接 | 法蘭標準 | JB GB HG ANSI SH JIS |
| 設計制造標準 | SY/T0511-1996 GB5908-86 | 外表處理 | CS: paint SS:NO Paint |
XDS-9805型先導式（阻火）單呼閥維修與保養：
為了全天候呼吸閥使用，在使用前先檢查導桿和閥盤是否靈活。
全天候呼吸閥要定期（6個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。 檢修完畢后，正?？芍匦率褂?。
1、檢查壓力閥盤和真空閥盤動作是否靈敏、導桿及閥封環接觸面有無損傷。
2、重新安裝壓力閥盤時，應保證接觸面要嚴密，導桿升降靈敏。
3、啟用新的呼吸閥時，閥盤間的防震物。否則呼吸閥將失靈。
4、阻火呼吸閥3-6個月檢查一次、阻火層的芯子是否堵塞、變形、腐蝕等。發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通
