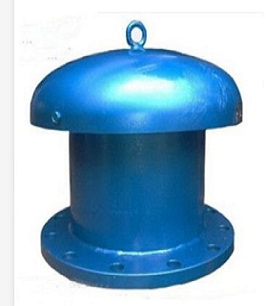

GTQ型通氣管產品概述：
通氣管采用材質碳鋼或不銹鋼焊接而成、罐頂通氣管安裝于重質油罐頂部起呼吸作用。也可以安裝在蓄水池、水箱及排水管道內補充新鮮空氣，以減輕金屬管的腐蝕，延長使用壽命。能快速地將蓄水池及水箱內的水蒸氣及有害氣體排出，內置紗布紗網能 的阻止防止病媒、昆蟲和塵埃進入以破壞水質。一、GTQ型罐頂通氣管技術參數：
殼體：碳鋼、不銹鋼 304、不銹鋼 316L
密封件：石墨墊片
工作溫度(℃)：≤480℃
操作壓力：0.6～1.6MPa
連接方式：法蘭連接、對焊連接
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。(用戶指定，請注明壓力等級)
制造、檢測標準：按SY/T0525.4-93

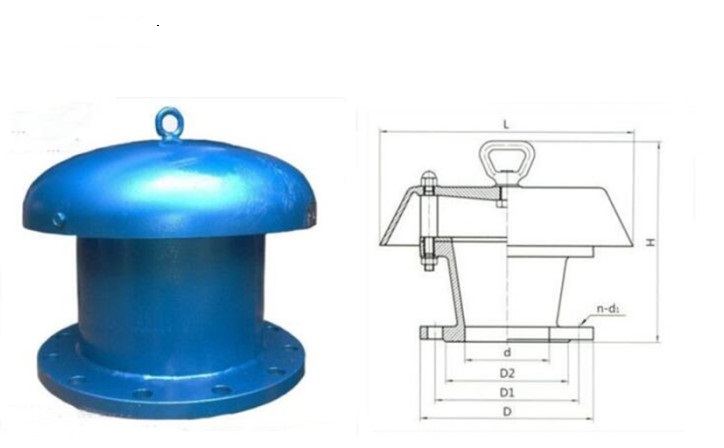

規格型號尺寸
| 規格 | 型號 | 安裝尺寸 | ||||
| D2 | D | D1 | H | L | ||
| DN50 | GTQ-50 | Φ54 | Φ110 | Φ140 | 186 | Φ200 |
| DN100 | GTQ-100 | Φ106 | Φ170 | Φ205 | 220 | Φ300 |
| DN150 | GTQ-150 | Φ151 | Φ225 | Φ260 | 283 | Φ450 |
| DN200 | GTQ-200 | Φ215 | Φ280 | Φ315 | 324 | Φ550 |
| DN250 | GTQ-250 | Φ265 | Φ335 | Φ370 | 378 | Φ600 |
| DN300 | GTQ-300 | Φ317 | Φ395 | Φ435 | 385 | Φ660 |
