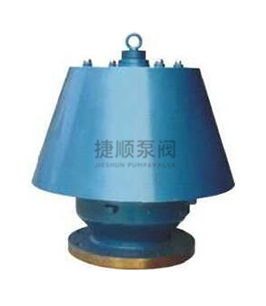

FAHX型儲罐呼吸閥概述：
儲罐呼吸閥無需外加裝置，可室內、戶外安裝，一年四季均可使用。安裝在儲罐頂部，可與阻火器配套使用。適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。FAHF儲罐呼吸閥是用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的主要設備，是起蒸發損耗與保護儲罐在受超壓或 真空時免遭破壞的作用。通常與阻火器或阻火層配套使用。具有結構合理、通風量大、密封性能好、泄漏量小、耐腐蝕等優點。
FAHX儲罐呼吸閥工作原理：
儲罐呼吸閥是用彈簧限位閥板，由正負壓力決定或呼或吸。呼吸閥應該具有泄放正壓和負壓兩方面功能，具體：當容器承受正壓時，呼吸閥打開呼出氣體泄放正壓；當容器承受負壓時，阻火呼吸閥打開吸入氣體泄放負壓。由此保證壓力在范圍內，保證容器。 一種是達到壓力時，進行呼或吸。另一種是設計成純粹只呼不吸。
FAHX儲罐呼吸閥產品特點：
1、結構簡單，易檢修，方便。
2、閥盤采用四氟材料，耐低溫，防凍性能好。
3、殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好。
4、性能符合石油工業部標準 SY7511-87 規定。

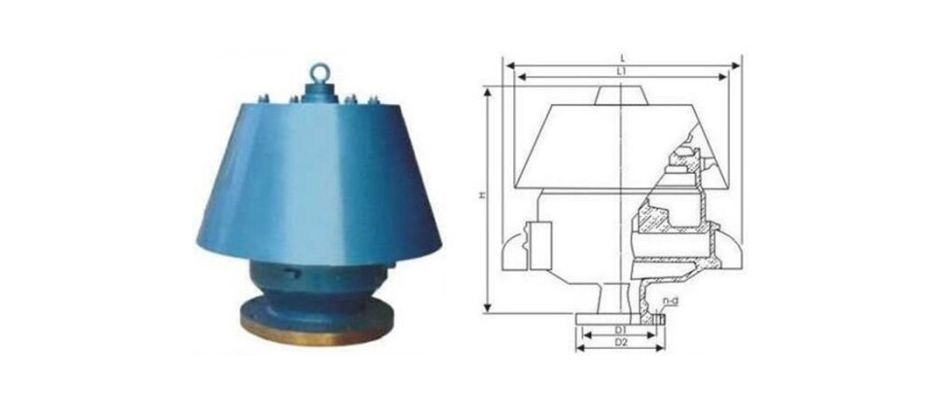

產品結構圖
FAHX儲罐呼吸閥主要尺寸：
| 型號 | 正壓 | 負壓 |
| A | 353pa(36mmH2O) | 294pa(30mmH2O) |
| B | 980.7pa(100mmH2O) | 294pa(30mmH2O) |
| C | 1765.2pa(180mmH2O) | 294pa(30mmH2O) |
| 規格 | 尺寸 | ||||||
| D1 | D2 | H | L | L1 | n | d | |
| DN50 | φ110 | φ140 | 393 | 386 | φ340 | 4 | φ14 |
| DN100 | φ170 | φ205 | 441 | 450 | φ395 | 4 | φ18 |
| DN150 | φ225 | φ260 | 529 | 550 | φ458 | 8 | φ18 |
| DN200 | φ280 | φ315 | 640 | 710 | φ580 | 8 | φ18 |
| DN250 | φ335 | φ370 | 775 | 916 | φ720 | 12 | φ18 |
